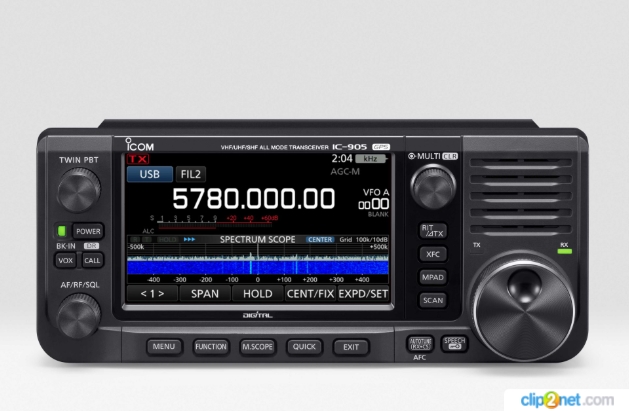

ICOM-905 контролер, вид спереди.
ICOM-905 контролер, левый бок.

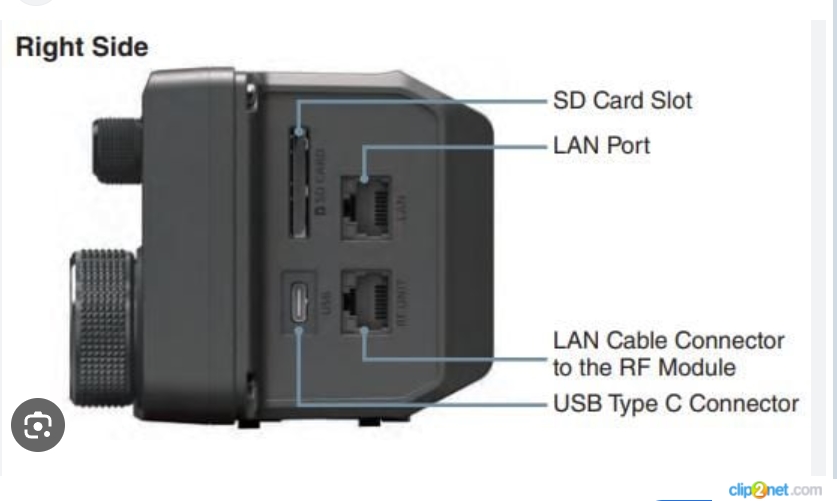

ICOM-905 контролер, правый бок.

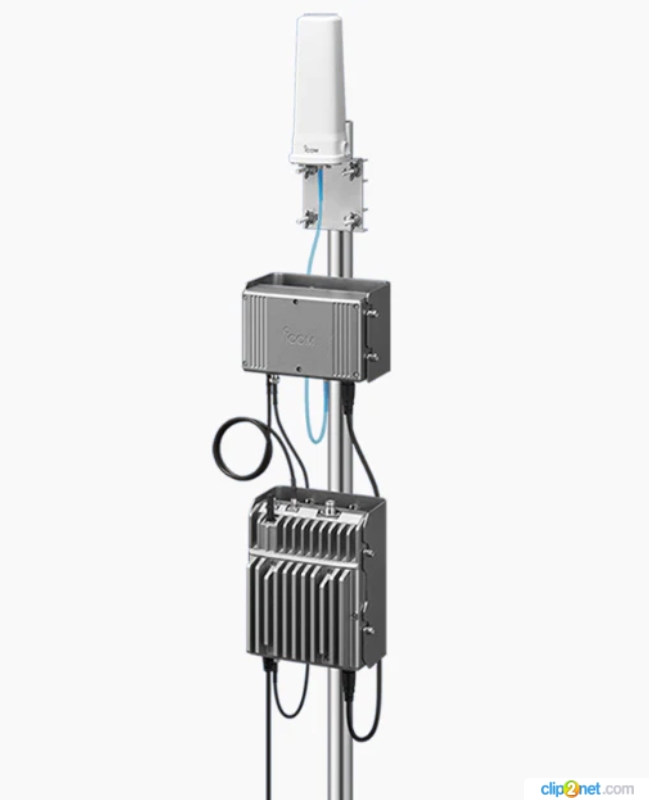

ICOM-905 внешний монтаж.
В последнее время трансивер ICOM-905 широко распространился в южном регионе, огромная благодарность спонсору - Игорю Георгиевичу - RY6N.
Это УКВ трансивер с диапазонами 144-430-1296-2400-5760 мгц и с дополнительным блоком CX-10G, работает на диапазоне 10 ГГц.
IC-905 - Создание, основные принципы разработчиков (PDF)(На английском языке).
Посмотреть-скачать.

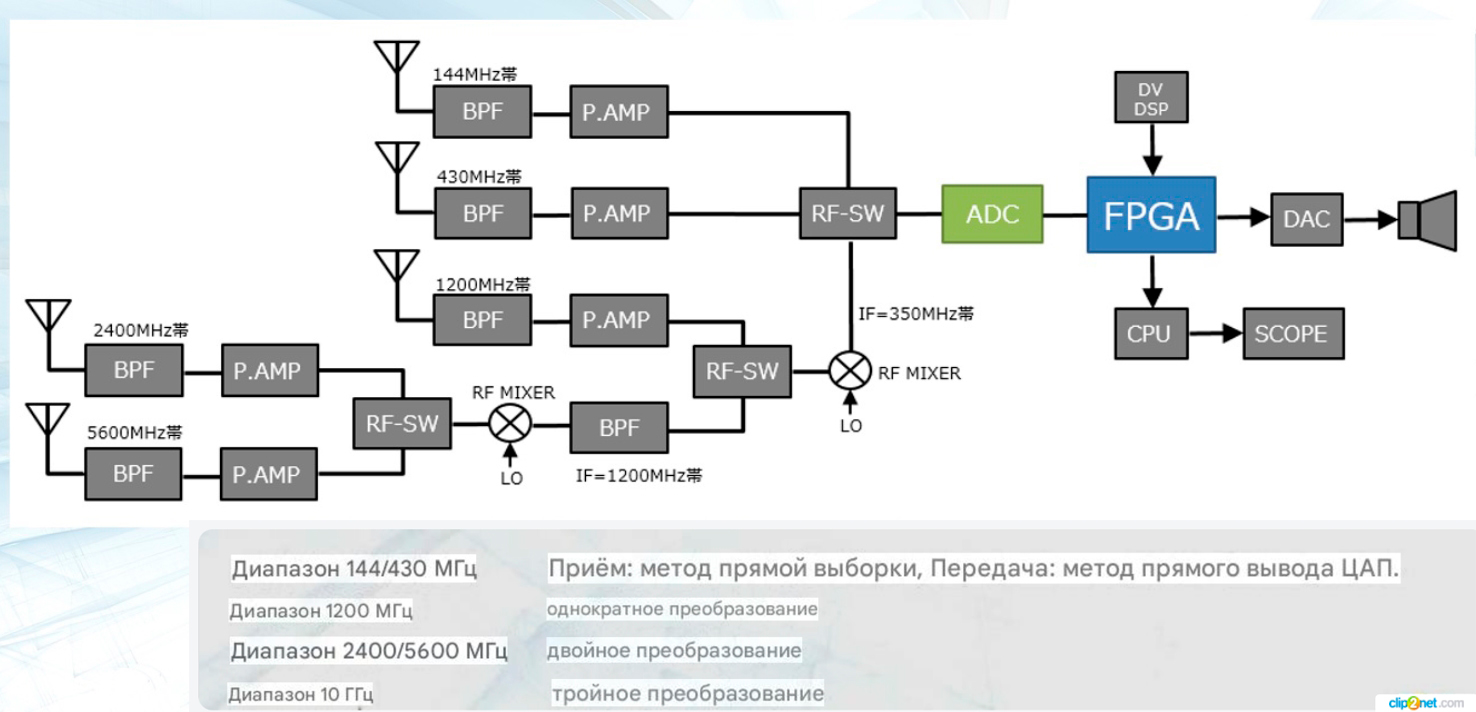

Блок-схема при приеме сигналов.
Инструкции для трансивера ICOM-905.
1. Базовая инструкция по эксплуатации (На английском языке).
Посмотреть-скачать.
2. Расширенная инструкция по эксплуатации (На английском языке).
Посмотреть-скачать.
3. Сервисная интрукция со схемами (На английском языке).
Посмотреть-скачать.
4. Кабельные соединения между блоками (На английском языке).
Посмотреть-скачать.
5. Инструкция по блоку трансвертера 10 ГГц CX-10G (На английском языке).
Посмотреть-скачать.
Прошивки для трансивера ICOM-905.
Прошивку разархивировать, загрузить на отформатированную в трансивере SD карту памяти в корень папки: SD карта/IC-905/сюда.

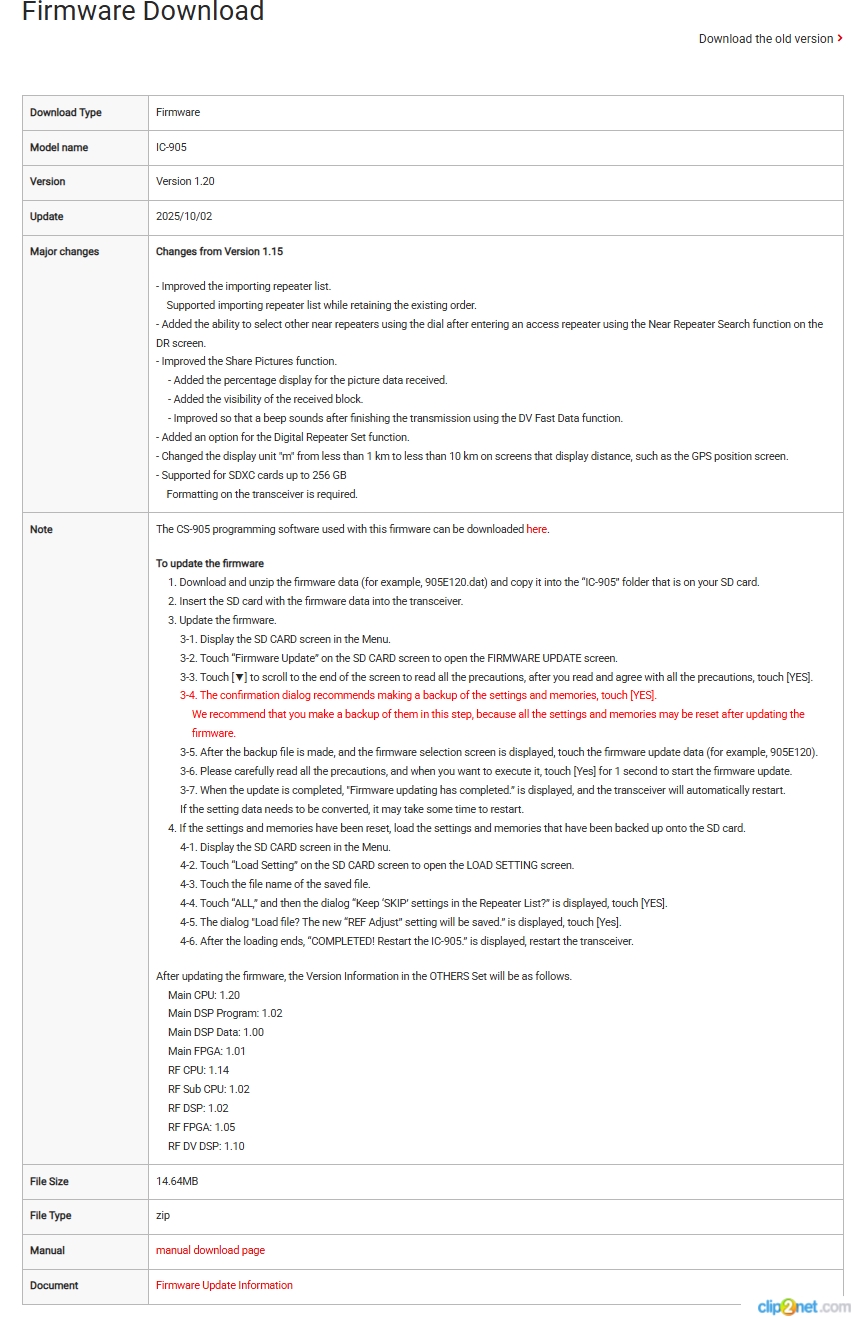

Дальнейшая процедура - в инструкции к прошивке. ( скриншот ).
Посмотреть-скачать.
1. Последняя, версия 1.20 ( на 15 января 2026 г. ) от 23ноября 2025.
Скачать.
2. Пред-последняя, версия 1.15 до 23 ноября 2025 г..
Скачать.
3. Прошивка для трансвертера блока 10 ГГц версия 1.02.
Прошивку разархивировать, загрузить на отформатированную в трансивере SD карту памяти в папку: SD карта/IC-905/CX-10G/сюда.
Дальнейшая процедура - в инструкции к прошивке.

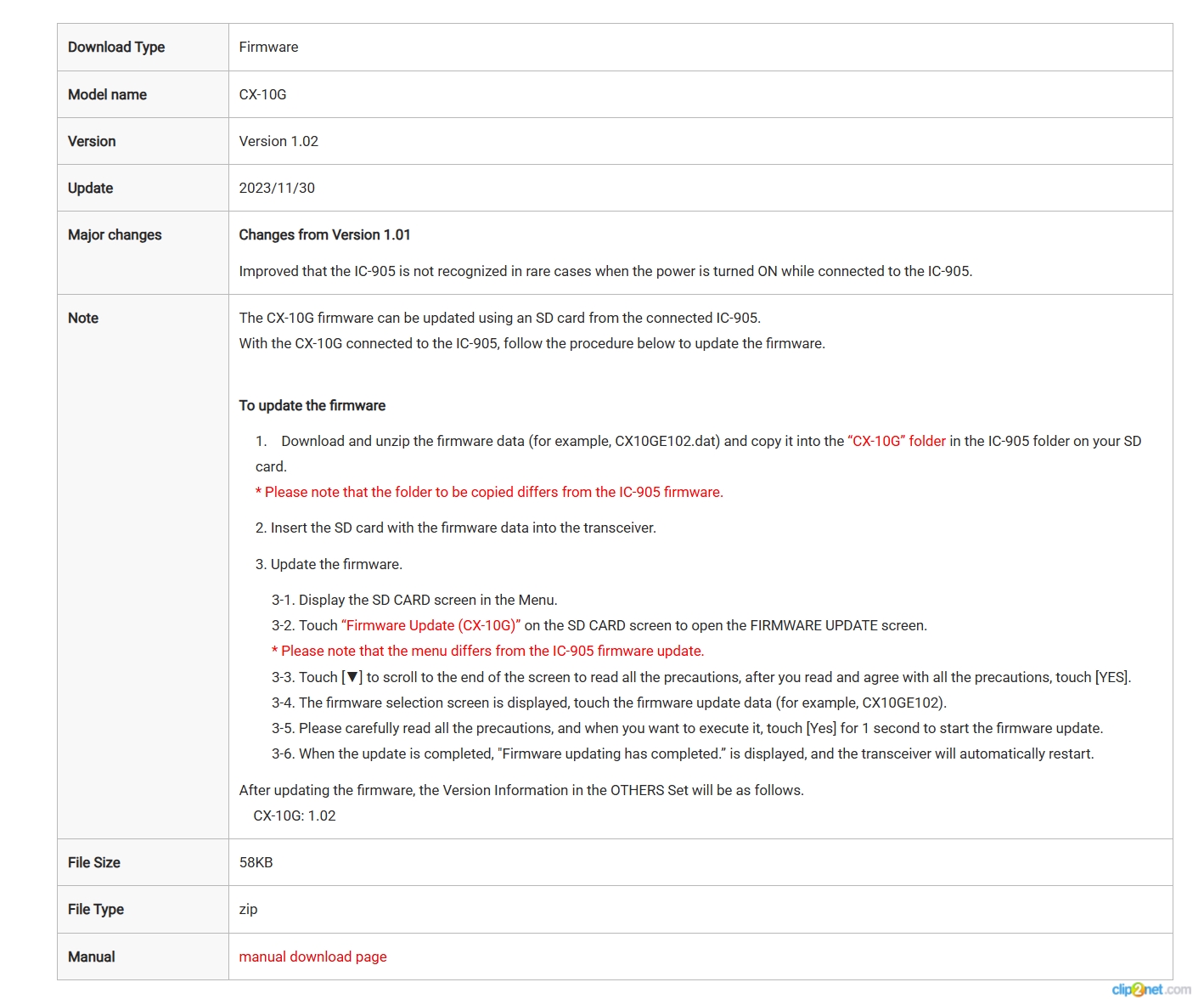

Скриншот - посмотреть.
----------
Скачать.
Драйвер для подключения ICOM-905 к ПК на ОС "Windows" 64-битной 10, 11.
Драйвер разархивировать, установит на ПК. В диспетчере устройств, при подключении трансивера по USB кабелю, появятся два новых компорта
Скриншот - посмотреть.
-----
Скачать драйвер v 1.70
Программа WFVIEW для работы на ICOM-905 в ПК на ОС "Windows" .
Программу разархивировать, установит на ПК при уже установленном драйвере и подключенным по USB кабелю трансивере.
Инструкция PDF: посмотреть - скачать.
-----
Скачать программу (70 MБайт)
-----

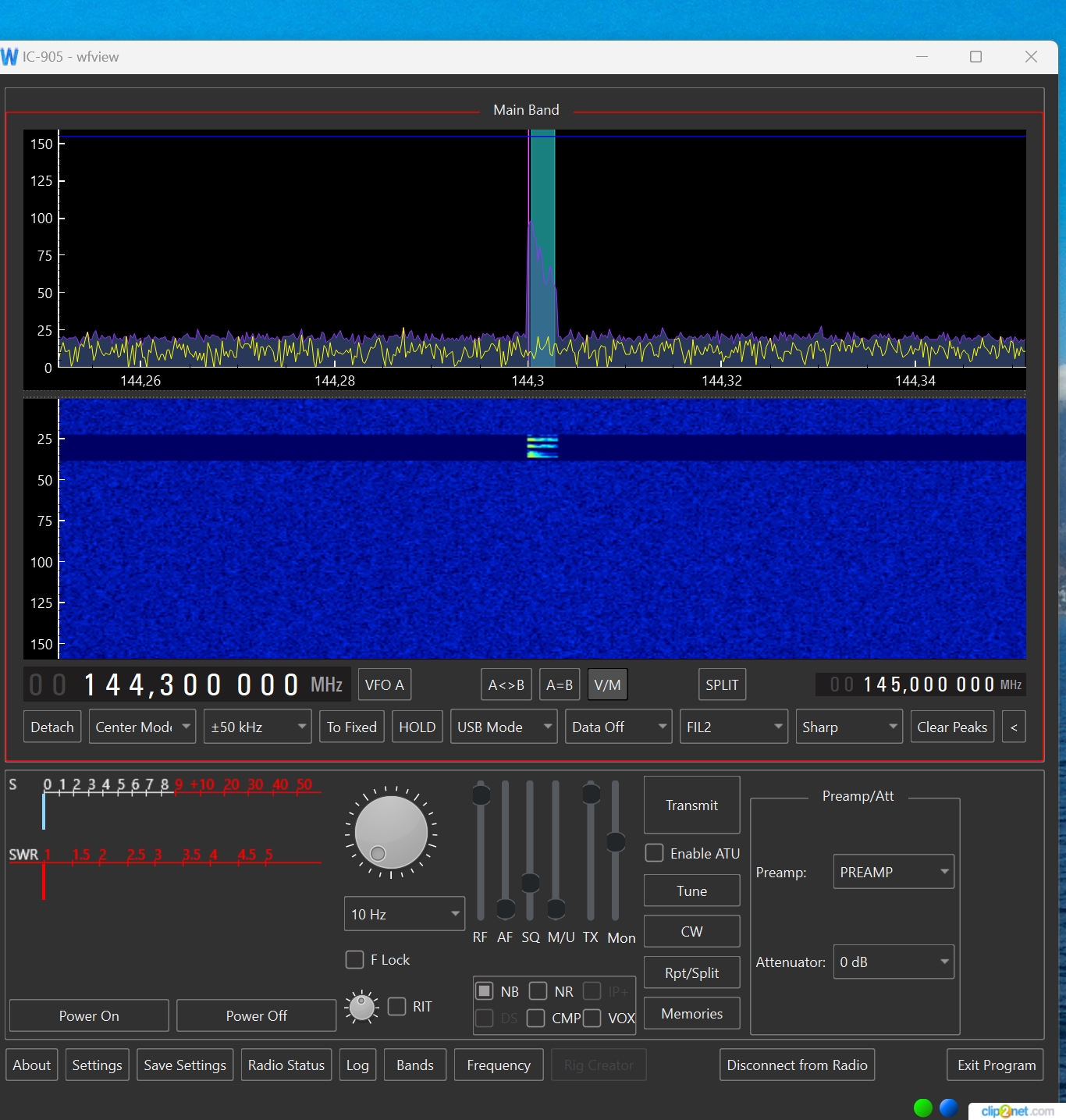

Скриншот программы
-----
